design di pk per cavallino giocattoli |
|
|
|
|
|
|
|
|
|
|
|

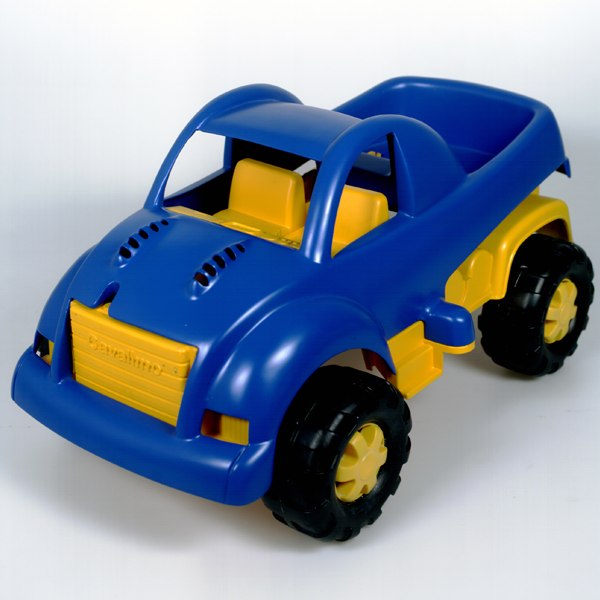

l'incarico affidato
da cavallino giocattoli consisteva nell'utilizzare il telaio
di un camion americano, denominato supergigante, per
ricavarne un pick-up, cioè una sorta di gippone a
due posti con cassone fisso posteriore, possibilmente dal
design sportivo e aggiornato
il progetto da noi proposto consiste nel modificare lo stampo in acciaio dividendolo in tre parti con tasselli, in modo da poter utilizzare lo stampo con i tasselli oppure senza: in questo modo da uno stesso stampo si ricavano telai lunghi e corti; infatti al pk serve un telaio più corto del supergigante già in produzione

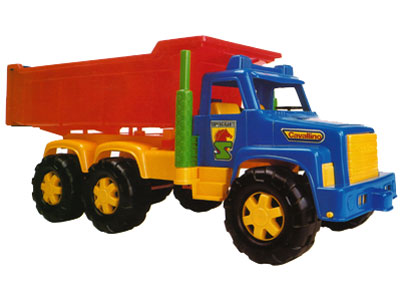

qui sotto è raffigurato il camion da cui è stato ricavato il nuovo giocattolo
|
|
|
|
|
|
 |
|
|
|
|
|
|
|
|
|
|
in fase di modellazione per prima
cosa viene realizzata una metà della carrozzeria,
in plastilina con supporti in forex
l'attenzione è
costantemente rivolta al rispetto della forma, come da disegno,
della fluidità delle linee e dell'estrazione del
pezzo dello stampo, considerando tutti gli eventuali ritiri
del polipropilene che sarà usato in fase di stampaggio
se
una metà appare corretta, si passa alla modellazione
della carrozzeria completa
il passaggio più difficile
è rendere i due lati assolutamente simmetrici, pur
in presenza di asimmetrie nello stampo originale da cui
è stato ricavato il telaiooriginale
per raggiungere i risultati migliori, abbiamo realizzato
delle dime in forex con raggi costanti, al fine di gestire
la curvatura delle superfici con sufficiente precisione |
|
|
|
|
|
   |
|
|
|
|
|
|
|
|
|
|
dalla
carrozzeria in plastilina viene ricavato uno stampo in vetroresina,
all'interno del quale verranno realizzate diverse carrozzerie
definitive, a spessore e in vetroresina, per una pre-serie
lo
stampo in vetroresina è pressoché ultimato:
ovviamente appare grezzo all'esterno, con la fibra a vista:
è estremamente curato, invece, all'interno, zona in cui
verrà adagiata la fibra di vetro e la resina per
la carrozzeria definitiva
la difficoltà di questo
modello consiste soprattutto nel far sì che lo stampo
in acciaio non abbia alcun movimento, per stampare la carrozzeria
in polipropilene a iniezione senza difficoltà
ultimato
lo stampo, fabio dell'orto ha ricavato una delle carrozzerie
per la pre-serie |
|
|
|
|
|
  |
|
|
|
|
|
|
|
|
|
|
igriglie, prese d'aria naca, dettagli
superficiali; la carrozzeria verrà ricavata in un
pezzo unico, a iniezione
non saranno necessarie molte nervature
perché la forma della cabina e i profili del cassone
fungono già da nervature
quindi, pur se stampato
velocemente, l'oggetto sarà perfetto
dal modello verrà ricavato un
modello matematico attraverso un tastatore che, con il software
duct, fornirà allo stampista un file in formato "nuvola
di punti", leggibile da qualsiasi fresa cad-cam |
|
|
|
|
|
|
|
|
|
|
